Ручной растариватель предназначен для механизации процесса растаривания мешков с мукой с аспирацией зоны растаривания и последующей выгрузкой в систему бестарного хранения муки.

Ручной растариватель

КОНТУР Х230


Комплектуется дополнительно мешкоподъемником.

Каркас растаривателя, конус и колокол аспирации выполнены из конструкционной стали с порошковым износостойким покрытием. Опорный столик и защитная решётка изготовлены из нержавеющих сталей.


Простота конструкции

Конструкция растаривателя обеспечивает легкую разборку и доступность узлов для смены фильтров системы аспирации.

Удобство эксплуатации

Предусмотрена автоматическая система оперативной регенерации фильтров с помощью пневмопушки.

Низкая стоимость

Конструкция и материалы изделия оптимизированны для снижения стоимости.


Технологическая производительность, до кг/ч2000
Объём приёмного конуса, л.140
Тип фильтров аспирацииФВКарт-АБ-215/215-500-Р
Высота рабочей плоскости от уровня пола, мм1110
Параметры питания, В, Гц380 В, 50 Гц
Потребляемая мощность, кВт2,5
Давление в подводящей пневмомаристрали, бар6
Расход сжатого воздуха, л/мин50
Вес, кг240
Габариты (ШхГхВ), мм1150х1400х2400

← как увеличить изображение

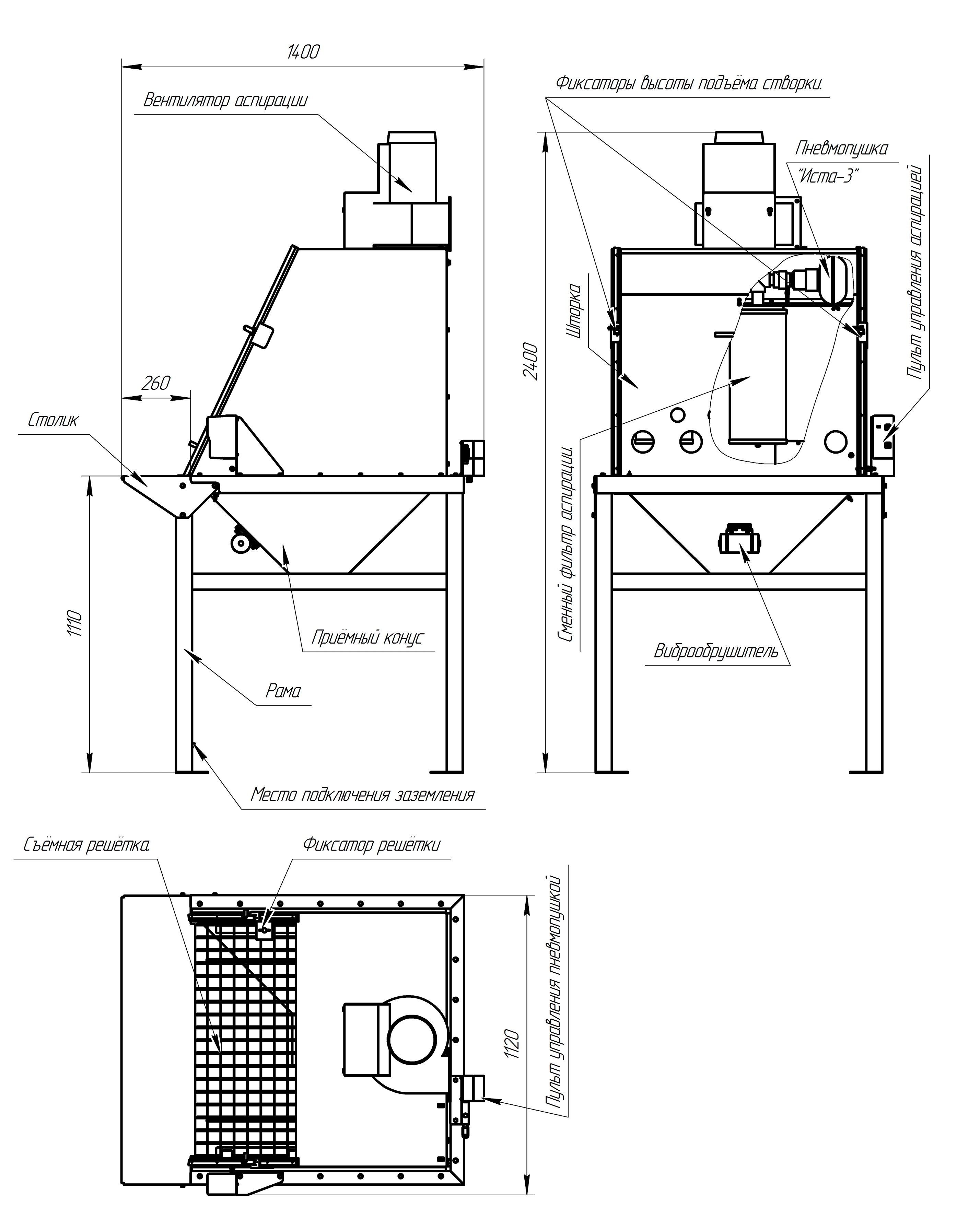

Рама

Сварная трубная конструкция из конструкционной стали с порошковым полимерным покрытием.

Конус

Основной накопительный приёмный конус объёмом 140л. Оснащён виброобрушителем на передней стенке, для предотвращения зависания муки при выгрузке. Изготовлен из конструкционной стали с порошковым полимерным покрытием.

Колокол аспирации

Тонкостенная конструкция из конструкционной стали с покрытием внутри, которой размещена система аспирации. Передняя часть колокола снабжена створкой с возможностью фиксации в рабочем положении за счёт стопоров расположенных с двух сторон створки.

Система аспирации

Позволяет удалять из зоны разгрузки пылевое облако. Состоит из аспирационных фильтров, системы оперативной регенерации и вытяжного центробежного вентилятора.

Защитная решётка

из нержавеющей стали, предотвращает попадание в растариватель крупных предметов, таких как головные уборы, перчатки, обрывки мешковины и т.д. Имеет легкосъёмную конструкцию и фиксируется к конусу прижимом для исключения дребезга при работе обрушителя.

Система управления

включает в себя пульт управления вытяжкой аспирации с защитой двигателя вентилятора по току и блок управления пневмо импульсной регенерацией с настраиваемым реле времени.

Съёмный приёмный столик

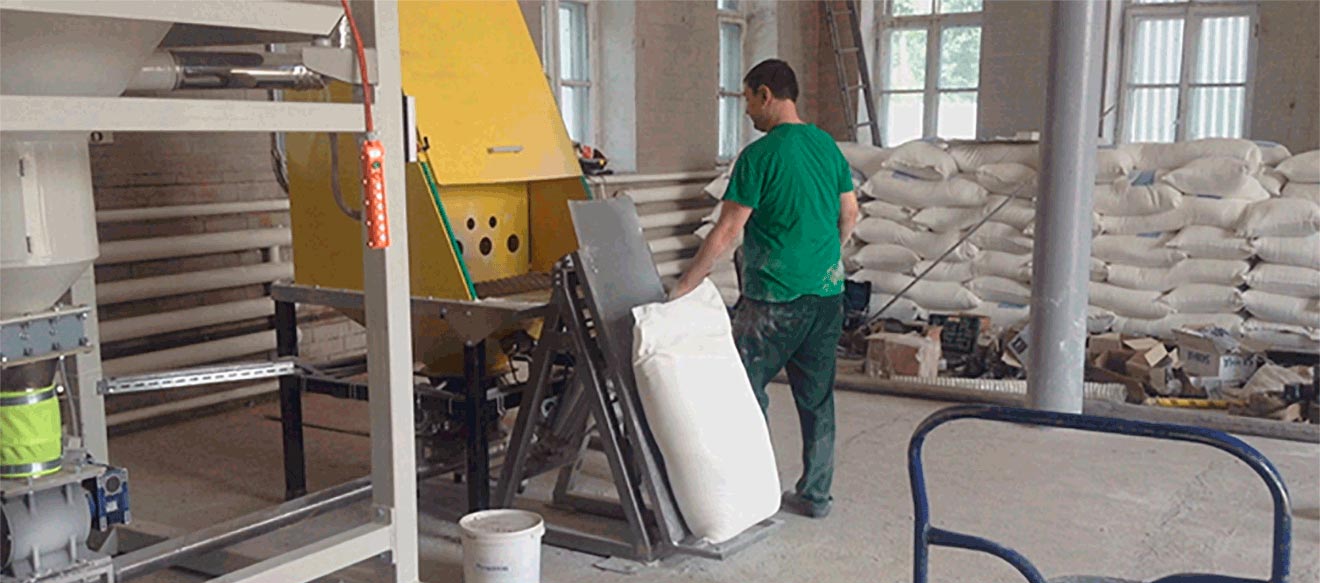

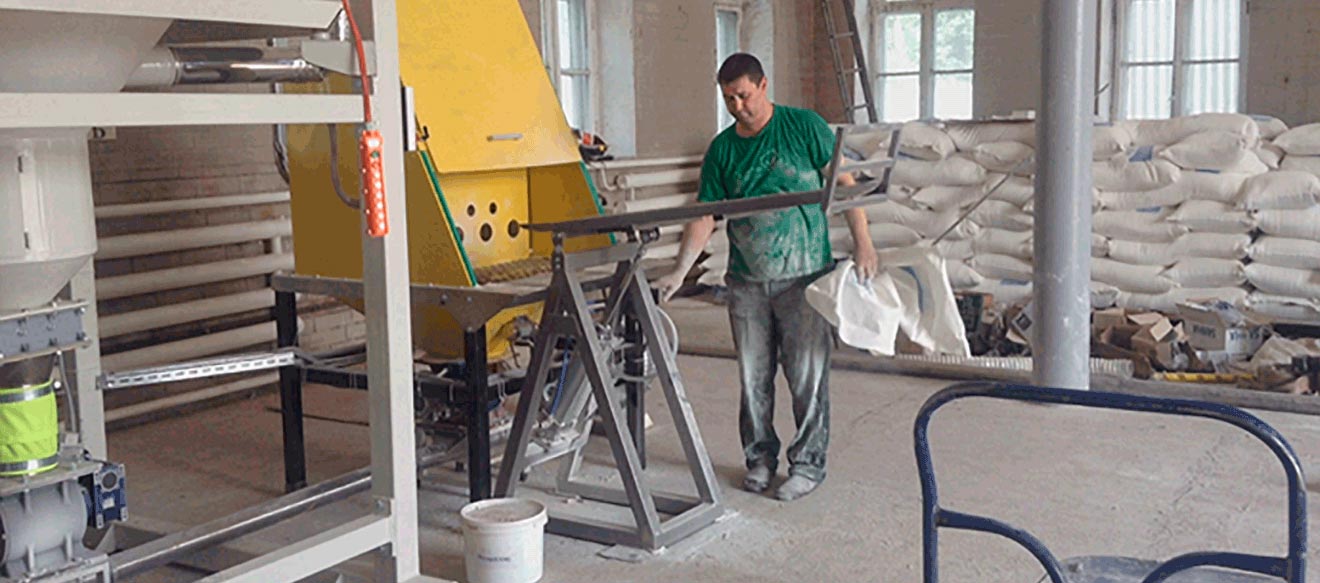

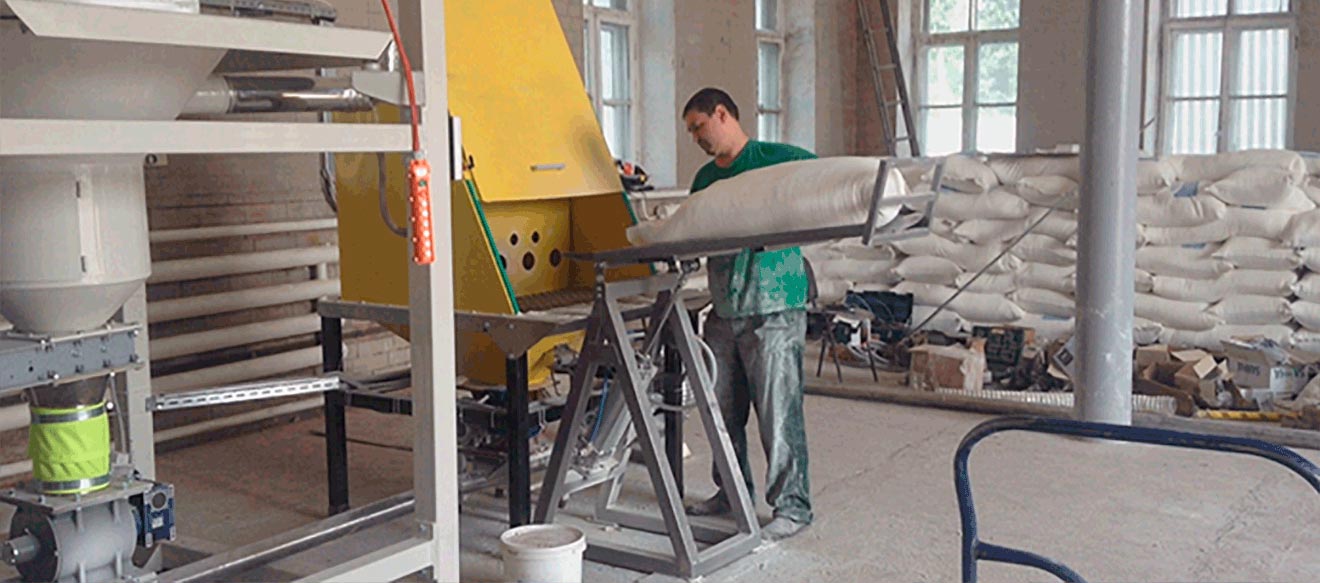

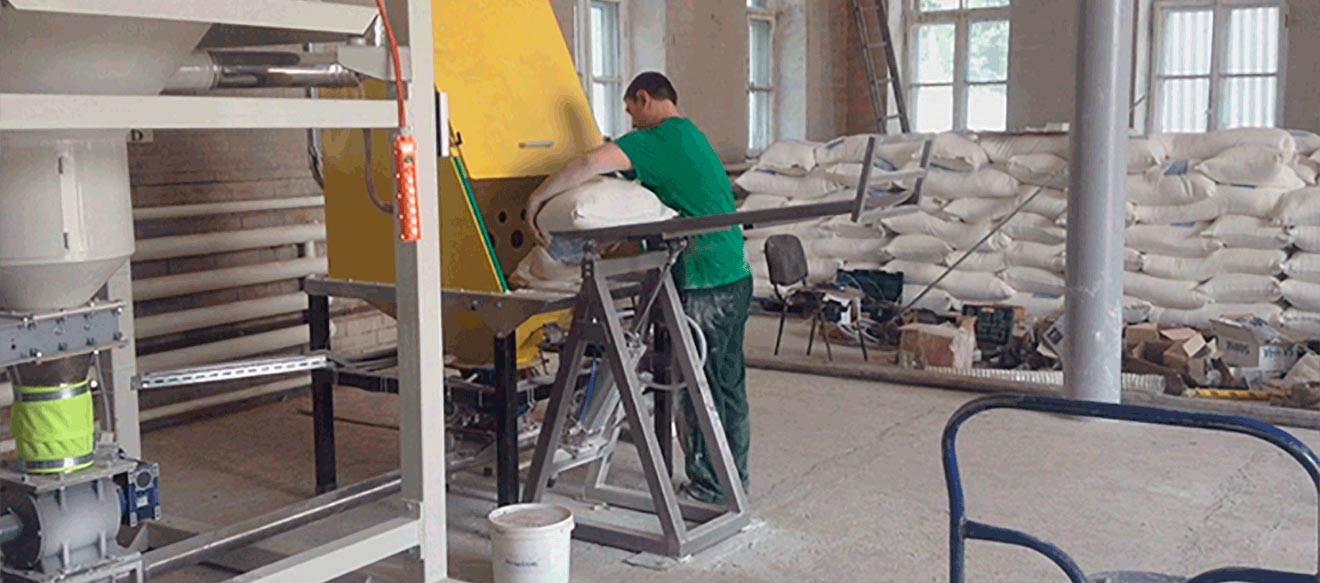

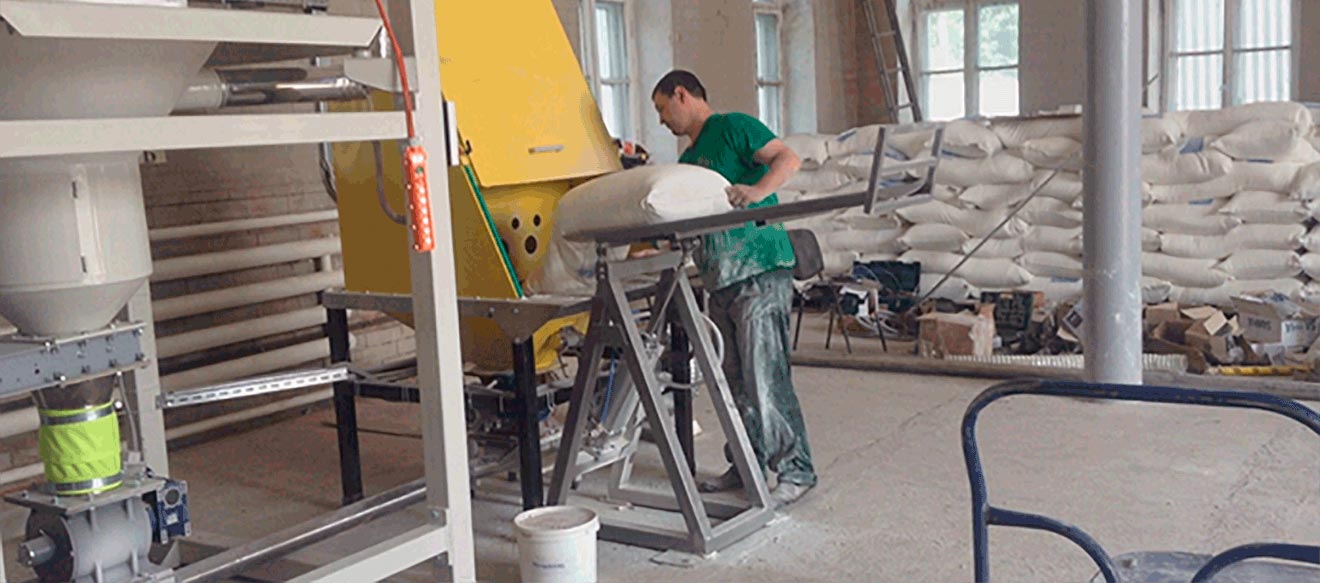

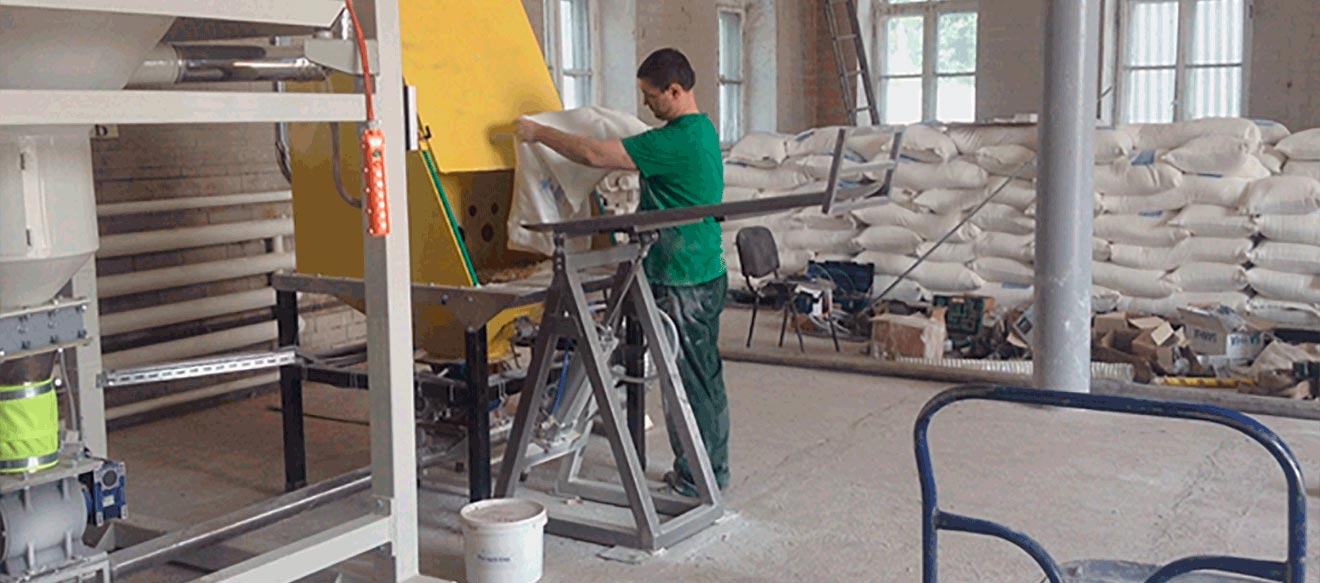

Действия оператора

Мешко-подъёмник в комплект поставки не входит!

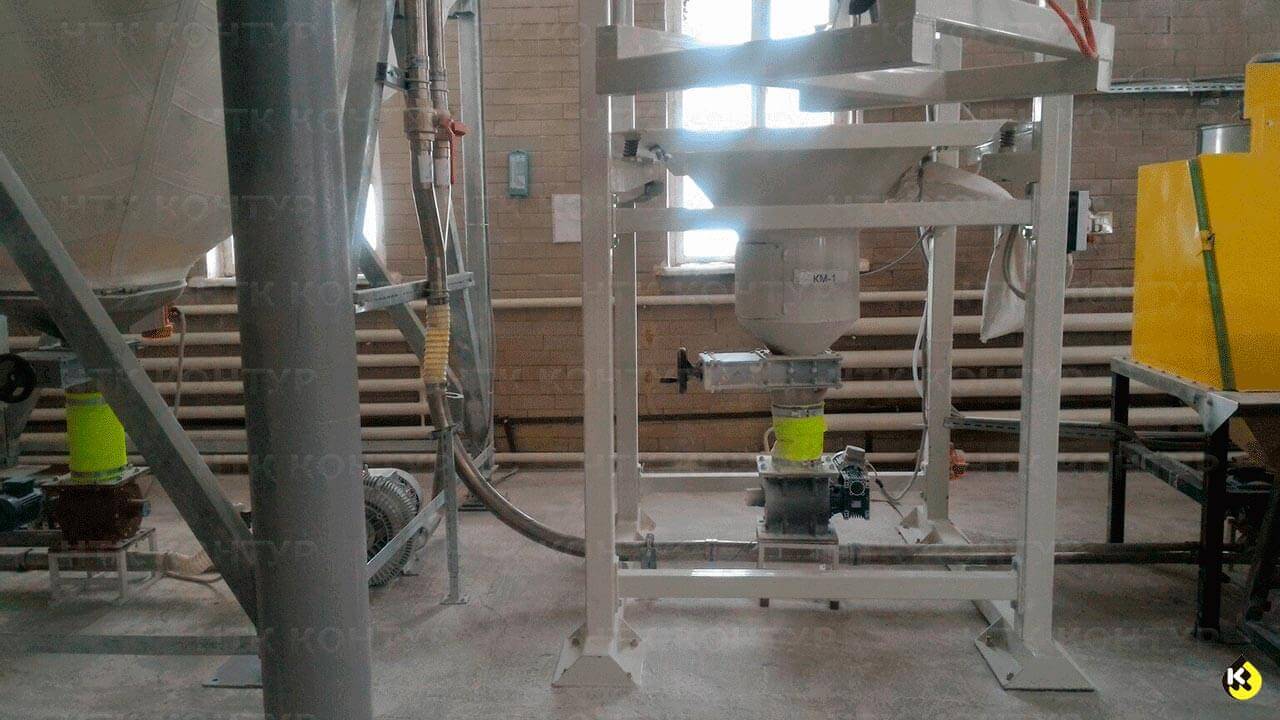

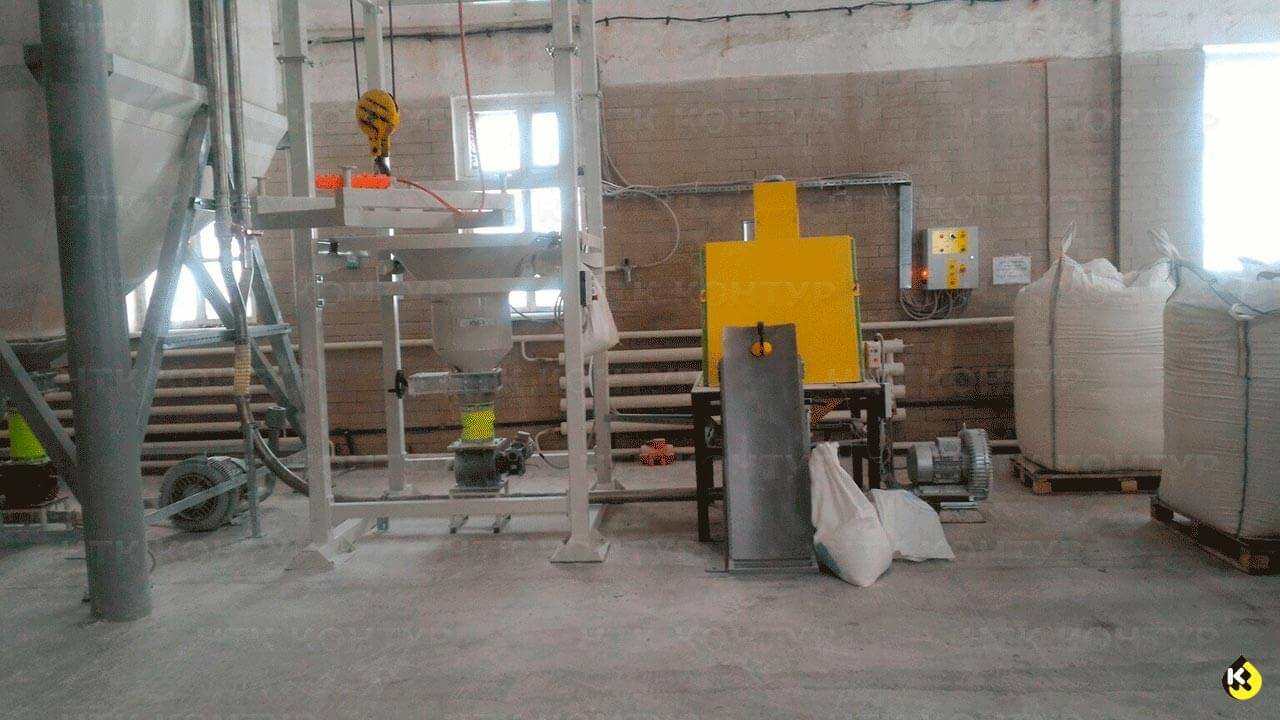

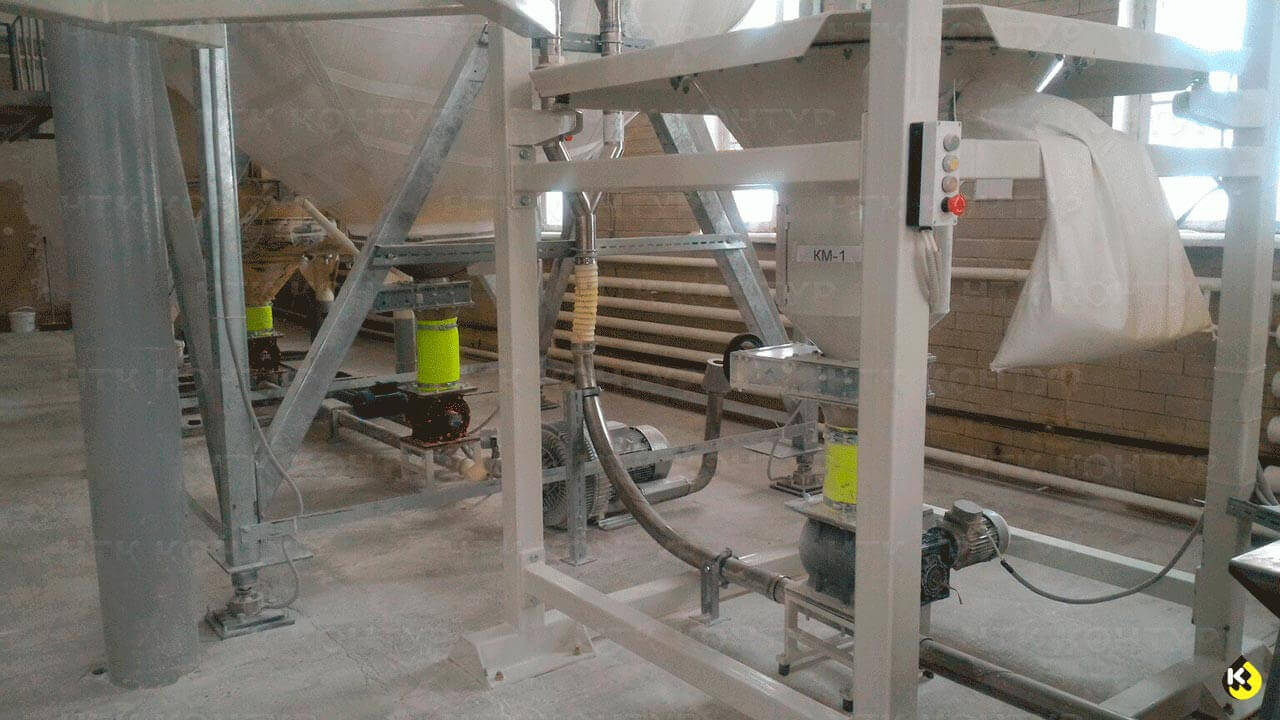

Использование
