Станция КОНТУР Х550 - промышленный дозатор жидкостей. Станция предназначена для дозирования жидких компонентов в потоке. Применяется на хлебозаводах, на предприятиях химической промышленности (резинотехника).
Станция дозирования жидких компонентов в потоке
КОНТУР Х550
Модификация Х550ПВ дополнительно обеспечивают приготовление воды заданной температуры.

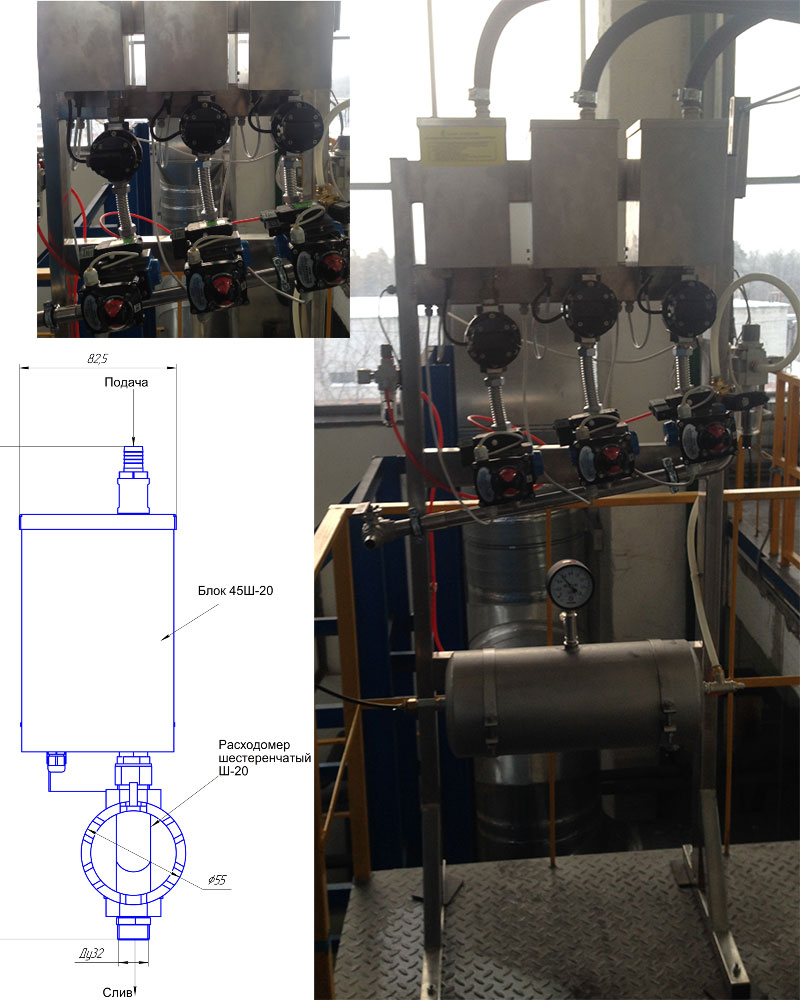

Станция с 3-мя дозаторами жидких компонентов Х45Ш-20, объединенных общим сливным коллектором с возможностью продувки сжатым воздухом

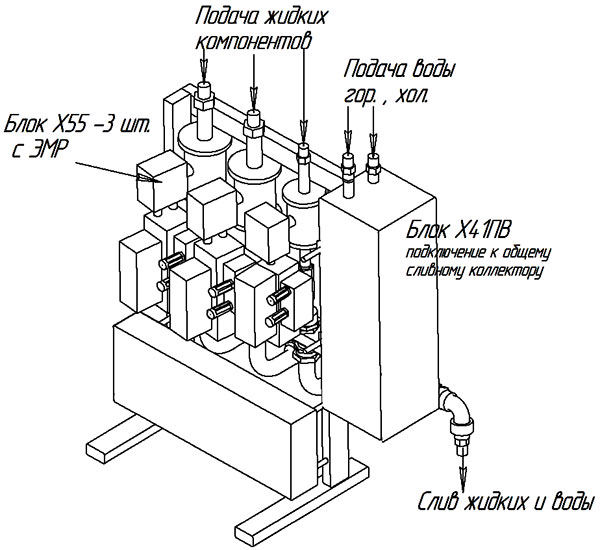

Станция с 3-мя дозаторами жидких компонентов Х45ЭМР, дозатором воды, приготовленной по температуре, объединенных общим сливным коллектором.
Основными составными частями изделия являются
Блок(и) Х-45 - дозирования в потоке жидких компонентов.
Тип расходомера выбирается исходя из физических параметров дозируемых продуктов:
Ш – шестеренчатый для вязких жидкостей,
ЭМР – электромагнитный для электропроводных жидкостей,
СЖК - крыльчатый расходомер, дозирование легкотекучих продуктов со стабильными
показателями плотности и вязкости (солевой и сахарный растворы, однородные эмульсии и т.д.);
Блок приготовления и дозирования воды заданной температуры в потоке Х-41ПВ (для изделия с дозированием воды заданной температуры);
Блок дозирования воды Х-45 (для изделия с дозированием воды без приготовления по температуре);
Блок управления переключателем направления разгрузки жидких компонентов БУ Х-78Ж;
Модуль ОИК33 - рама для крепления блоков.
Оборудование используется как самостоятельная единица так и в составе технологических линий. Блоки дозирования жидких компонентов и воды могут быть размещены на каркасе из нержавеющей стали. Подводка жидких компонентов осуществляется гибкими шлангами (обычно Øвн.= 18÷20 мм).
Модульная, легко разборная конструкция элементов гидравлического тракта позволяет оперативно и качественно выполнять их промывку и санитарную обработку.
Элементы гидравлического тракта, находящиеся в непосредственном контакте с разливаемыми компонентами, а также все детали корпуса изготовлены из нержавеющей стали или хромированной латуни, разрешенных к применению для изготовления деталей оборудования пищевой промышленности.
Пропорции жидких компонентов в рецепте могут автоматически корректироваться (подстраиваться) под дозы сыпучих компонентов таким образом, чтобы сохранить пропорции рецепта.
| Предельно допустимые давления в подводящих магистралях, кг/см2 | 0,2 min 6,0 max |
| Производительность (скорость слива по воде) л/мин, не менее: | |
| • При Рmin | 6 |
| • При Рmax | 120 |
| Диапазон дозирования жидкости, л | 1) 1,0 ÷ 99,9 2) 1,0 ÷ 999,9 |
| Предельно допустимая относительная погрешность дозирования, % | 0,5% ± 50мл |
| Диапазон рабочих температур жидкости, °С | (+5) ÷ (+60) |
| Напряжение питающей сети | 220 В 50 Гц, однофазная |
| Потребляемая мощность, Вт, не более | 100 |
| Напряжение питания всех исполнительных элементов электрогидравлического блока, В | =12 В |
| Габаритные размеры Установки, мм: | |
| • Электрогидравлический блок Х-45 | 440x240x160 |

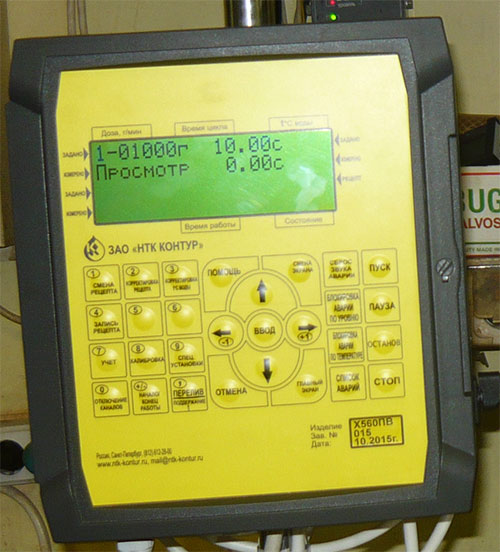

| • Пульт управления У-12 | 250x250x100 |
| Масса Станции, кг, не более: | 75 |
Введена и функционирует программа выполнения рецепта:
- разбиение дозы,
- раздельное дозирование несовместимых продуктов,
- слив дозы воды после слива жидких для омывания внутренней поверхности бака (санобработка).
Учет расхода продуктов
на производстве в текущей смене, предыдущей смене, суммарный расход с момента запуска оборудования в работу.
Дистанционное управление
Возможность подключения дистанционного управления комплексом в режиме wi-fi с интернет-планшета. Это отдельная опция. Осуществляется по заявке Заказчика.

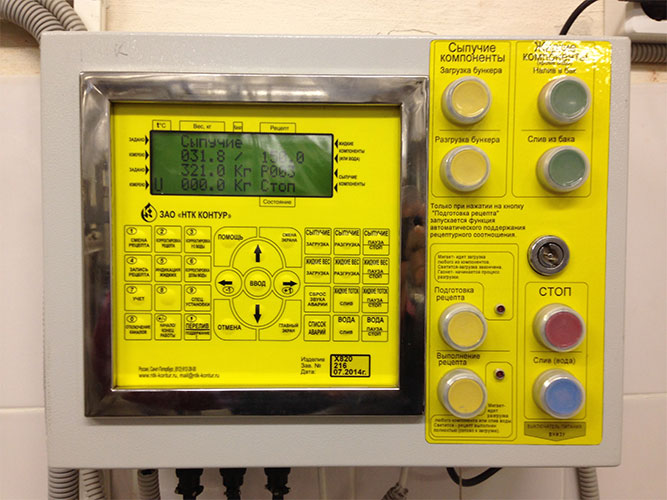

При поставке шкафа управления Х32М2:
Автоматическая корректировка пропорций жидких компонентов в рецепте под дозы сыпучих компонентов таким образом, чтобы сохранить пропорции рецепта.
Управление насосными агрегатами для подачи жидких на блоки Х36, Х45 (до пяти каналов).
Назначение любого насоса любому каналу дозирования жидких компонентов.
